Двигатель в  продольном разрезе.

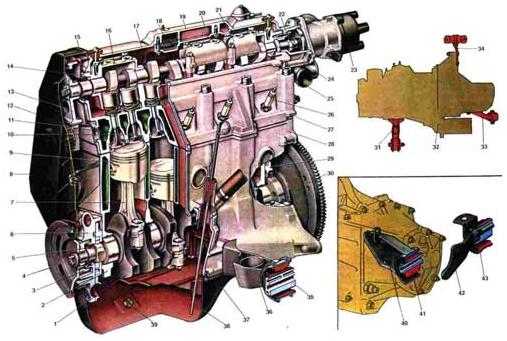

 Двигатель (продольный разрез). 1. Коленчатый вал; 2. Крышка первою коренного подшипника; 3. Шкив привода распределительного вала; 4. Шкив привода генератора; 5. Передний сальник коленчатого вала; 6. Масляный насос; 7. Шатун; 8. Передняя защитная крышка зубчатого ремня; 9. Поршень; 10. Впускной клапан; 11. Выпускной клапан; 12. Ремень привода распределительного вала; 13. Шкив распределительного вала; 14. Задняя защитная крышка зубчатого ремня; 15. Сальник распределительного вала; 16. Передний корпус подшипников распределительного вала: 17. Распределительный вал; 18. Сетка маслоотделителя системы вентиляции картера; 19. Крышка головки цилиндров; 20. Крышка маслоотделителя; 21. Задний корпус подшипников распределительного вала; 22. Эксцентрик привода топливного насоса; 23. Датчик-распределитель зажигания; 24. Корпус вспомогательных агрегатов; 25. Отводящий патрубок рубашки охлаждения; 26. Свеча зажигания; 27. Головка цилиндров; 28. Блок цилиндров; 29. Держатель с задним сальником коленчатого вала; 30. Маховик; 31. Кронштейн с опорой передней подвески двигателя; 32. Силовой агрегат (двигатель с коробкой передач и сцеплением); 33. Кронштейн с опорой левой подвески двигателя; 34. Кронштейн с опорой задней подвески двигателя; 35. Опора передней подвески двигателя; 36. Кронштейн передней подвески двигателя; 37. Масляный картер; 38. Указатель уровня масла; 39. Пробка отверстия для слива масла из картера; 40. Кронштейн левой подвески двигателя; 41. Опора левой подвески двигателя; 42. Кронштейн задней подвески двигателя; 43. Опора задней подвески двигателя.

На автомобилях установлены четырехцилиндровые четырехтактные карбюраторные двигатели различного объема цилиндров, с рядным расположением цилиндров и с распределительным валом, размещенным на головке цилиндров. Двигатель специально спроектирован для поперечного расположения на переднепривод-ном автомобиле. Поэтому его компоновка и основные размеры выбраны такими, чтобы он вместе с коробкой передач мог разместиться поперек между брызговиками передних колес.

Три унифицированных двигателя рабочим объемом 1100, 1300 и 1500 см³ образуются сочетанием трех различающихся по высоте и диаметру цилиндров блоков, двух головок цилиндров с различными по диаметру впускными каналами, а также двух поршней, отличающихся по диаметру (76 и 82), и двух коленчатых валов с радиусами кривошипов, соответствующих ходам поршня 60,6 и 71 мм.

В сборе с коробкой передач и сцеплением двигатель образует единый жесткий узел - силовой агрегат. Он установлен на автомобиле на трех эластичных опорах. Они воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Эластичные опоры поглощаю" вибрации работающего двигателя и не передают их на кузов, благодаря чему уменьшается шум в салоне автомобиля. С другой стороны, эластичные опоры защищают силовой агрегат от резких ударов при движении, автомобиля по неровностям дороги.

На автомобиле принята трехточечная схема крепления силового агрегата, состоящая из передней, задней и левой опор. Передняя и левая опоры имеют одинаковое устройство и состоят из наружной стальной обоймы и внутренней алюминиевой втулки, между которыми находится привулканизированная к ним резина.

Задняя опора крепится болтами снизу к днищу кузова. Она состоит из наружной стальной арматуры и внутренней алюминиевой втулки также разделенных резиной. Кронштейн задней подвески - стальной, кованый, крепится на коробке передач болтами, соединяющими картер сцепления с картером коробки передач.

Блок цилиндров. Все цилиндры двигателя объединены вместе с верхней частью картера в один общий узел - блок цилиндров, отлитый из специального высокопрочного чугуна. При такой компоновке обеспечивается прочность конструкции, жесткость, компактность и уменьшается масса двигателя. Протоки для охлаждаю- щей жидкости сделаны по всей высоте блока цилиндров, что улучшает охлаждение поршней и поршневых колец и уменьшает деформации блока цилиндров от неравномерного нагрева.

Цилиндры блока по диаметру подразделяются на пять классов через 0,01 мм, обозначаемых буквами А, В, С, D, Е :

Класс    Диаметр цилиндра

ВАЗ 2108, 21081               Диаметр цилиндра

ВАЗ 21083

Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны быть одного класса. При ремонте цилиндры могут быть расточены и отхонингованы под увеличенный диаметр поршней на 0,4 и 0,8 мм.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминиевыми вкладышами. Верхние и нижние вкладыши среднего (3-го) коренного подшипника без канавки на внутренней поверхности. У остальных опор верхние вкладыши с канавкой на внутренней поверхности, а нижние - без канавки. До 1988 г. нижние вкладыши этих подшипников тоже были с канавками.

Подшипники имеют съемные крышки 2, которые крепятся к блоку цилиндров самоконтрящимися болтами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками, что обеспечивает высокую точность, правильную геометрическую форму отверстий и их соосность. Поэтому крышки подшипников не взаимозаменяемы и для различия имеют на наружной поверхности риски.

В средней опоре имеются гнезда для установки упорных полуколец 12, удерживающих коленчатый вал от осевых перемещений. С задней стороны от средней опоры ставится металлокерамическое полу- кольцо (желтого цвета), а с передней стороны - стале-алюминиевое.

Величина осевого зазора коленчатого вала должна быть 0,06-0,026 мм. Если зазор превышает максимально допустимый (0,35 мм), необходимо заменить полукольца ремонтными, увеличенными на 0,127 мм. Следует иметь в виду, что канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала.

Снизу блок цилиндров закрывается стальным штампованным картером 37. Картер имеет перегородку для успокоения масла. Между масляными картером и блоком цилиндров установлена прокладка из пробкорезиновой смеси.

К заднему торцу блока цилиндров крепится картер сцепления. Точное расположение картера относительно блока цилиндров и соосность коленчатого вала и первичного вала коробки передач обеспечивается двумя центрирующими втулками, запрессованными в блок цилиндров.

Головка цилиндров 27 общая для четырех цилиндров, отлита из алюминиевого сплава, имеет камеры сгорания клиновидной формы. В головку запрессованы направляющие втулки клапанов и седла, изготовленные из чугуна. Седла, предварительно охлажденные в жидком азоте, вставлены в гнезда нагретой головки цилиндров. Благодаря этому обеспечивается надежная и прочная посадка седел в головке.

Между головкой и блоком цилиндров установлена специальная безусадочная прокладка на металлическом каркасе. Головка центрируется на блоке цилиндров двумя втулками и крепится к нему десятью болтами.

Для равномерного обжатия всей поверхности прокладки головки блока, для обеспечения надежного уплотнения и исключения в последующем подтяжки болтов при техническом обслуживании автомобиля болты крепления головки цилиндров затягиваются равномерно без рывков в четыре приема и в строго определенной последовательности:

1 прием - затягивают болты моментом 2 кг-см;

2 прием - затягивают болты моментом 7,08-8,74 кг-см;

3 прием - доворачивают болты на 90°;

4 прием - снова доворачивают болты на 90°.

В верхней части головки цилиндров расположены пять опор под шейки распределительного вала 17. Опоры выполнены разъемными. Верхняя половина находится в корпусах подшипников 16 и 21 (переднем и заднем), а нижняя - в головке цилиндров. Установочные втулки корпусов подшипников распределительного вала размещены у шпилек крепления корпусов. Отверстия в опорах обрабатываются в сборе с корпусами подшипников, поэтому они невзаимозаменяемы, и головку цилиндров можно заменять только в сборе с корпусами подшипников.

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников, в зоне крайних опор распределительного вала наносят герметик типа КЛТ-75ТМ. Устанавливают корпуса подшипников и затягивают гайки их крепления в два приема:

1-й прием - предварительно затягивают гайки в последовательности, указанной на листе 7, до прилегания поверхностей корпусов подшипников к головке цилиндров, следя за тем, чтобы установочные втулки корпусов свободно вошли в свои гнезда;

2-й прием - окончательно затягивают гайки моментом 2,2 кг/см в той же последовательности.
